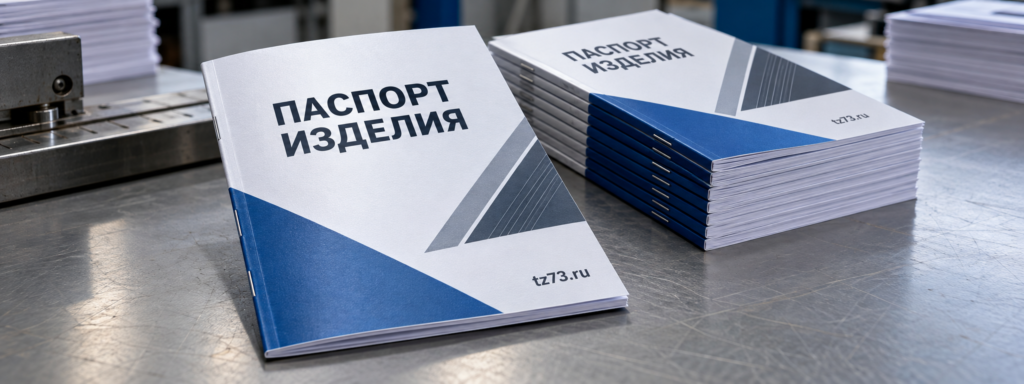

Паспорт изделия сопровождает товар и помогает сохранить его характеристики, комплектность и правила эксплуатации в одном документе. Для печати такого паспорта недостаточно перенести текст в шаблон: нужно заранее продумать компоновку страниц, повторяемые поля и порядок проверки. Хорошо подготовленный файл остается читаемым после печати, удобно вкладывается в комплект и не требует ручного исправления уже на производстве.

Из чего состоит паспорт изделия

Начните с перечня разделов, которые действительно нужны конкретному товару. В паспорте могут быть наименование и модель, технические характеристики, комплект поставки, дата изготовления, серийный номер, сведения о контроле качества, правила хранения и место для отметок. Разделы лучше расположить в порядке использования: идентификация, основные параметры, комплектация, ввод в эксплуатацию и обслуживание.

Разделите постоянные и переменные данные. Название, описание и таблица характеристик обычно одинаковы для всей серии, а серийный номер, дата выпуска и отметка контролера меняются. Для переменных полей предусмотрите одинаковую ширину и проверьте самые длинные значения. Если один паспорт печатается под разные модификации, обозначьте, какие строки обязательны, а какие могут отсутствовать.

Сетка страниц и читаемость

Многостраничный документ должен выглядеть цельно. Используйте повторяющиеся верхние и нижние поля, единые заголовки разделов и одинаковый стиль таблиц. Не переносите заголовок таблицы на отдельную страницу, если после него остается одна строка. Разрыв лучше поставить перед новым подразделом, чтобы читатель не терял связь между названием и данными.

Что проверить в каждом разделе

• единообразие названий характеристик и единиц измерения;
• совпадение обозначений модели на обложке и внутренних страницах;
• наличие свободных строк для серийного номера и даты;
• порядок таблиц, примечаний и ссылок на приложения;
• нумерацию страниц и отсутствие пустых или дублированных листов.

Таблицы, схемы и переменные данные

Таблица в паспорте должна выдерживать печать и ручное заполнение. Проверьте ширину колонок, длину названий и переносы. Единицы измерения лучше вынести в заголовок колонки, чтобы не повторять их в каждой строке. Для длинных характеристик оставьте запас по ширине: автоматическая подстановка более подробного значения не должна ломать границы.

Если в документе есть схемы или технические иллюстрации, используйте исходные изображения достаточного разрешения. Не вставляйте скриншот из мессенджера или маленькую картинку, увеличенную до размера страницы. Подписи и номера позиций должны сохранять связь с рисунком, а пустые зоны вокруг схемы — не исчезать при обрезке.

Экспорт и техническая проверка PDF

Перед экспортом проверьте шрифты, встроенные изображения и цветовую модель. В PDF проверьте, что шрифты встроены или переведены в кривые по требованиям производства. Фоновые элементы, выходящие за край страницы, получают вылет, а тонкие линии не должны быть случайно сведены к нулевой толщине. Прозрачности и эффекты наложения просмотрите в режиме, который показывает результат печати.

Откройте итоговый файл в натуральном размере и последовательно пролистайте все страницы. Сверьте оглавление, номера, колонтитулы, порядок приложений и наличие оборотных сторон. Если паспорт создается из нескольких вариантов, проверьте, что в каждом PDF остались нужные разделы и не попали служебные слои. Имя файла должно однозначно указывать модель и версию, чтобы в производство не ушел старый экспорт.

Материал и сборка

Чек-лист перед запуском

1. Утвердите состав разделов и список переменных полей.
2. Проверьте сетку, нумерацию, таблицы, приложения и безопасные зоны.
3. Сверьте шрифты, изображения, цветовую модель и вылеты в PDF.
4. Назовите файл по модели и версии, удалив старые рабочие экспорты.
5. Согласуйте тестовый экземпляр и только затем запускайте тираж.
